Ford Thunderbird (1989 – 1993) – diagrama de la caja de fusibles
Año de producción: 1989, 1990, 1991, 1992, 1993
Caja de fusibles del habitáculo
| Número | Clasificación de amperios [A] | Descripción |
| 1 | 20 | Disyuntor: elevalunas eléctrico, techo corredizo, liberación del compartimiento de equipaje |
| 2 | 20 | Disyuntor: Asiento eléctrico, Cerraduras de puertas eléctricas, Asiento lumbar, Puerta de llenado de combustible |
| 3 | 20 | Disyuntor: encendedor de cigarros, flash para pasar |
| 4 | 10 | Antirrobo, campanilla, relé de iluminación LCD, luces automáticas |
| 5 | 15 | Radio, antena eléctrica, reproductor de CD |
| 6 | 15 | Luces de Freno, Control de Velocidad, ABS |
| 7 | 8,25 | Disyuntor: Limpiaparabrisas/lavaparabrisas |
| 8 | 15 | Faros antiniebla |
| 9 | 15 | Sensores HEGO |
| 10 | 10 | Lámparas de marcha atrás, unidad intermitente |
| 11 | 30 | Soplador de aire acondicionado |
| 12 | 15 | Sensor de dirección, luces de circulación diurna, sensor de nivel de lavaparabrisas, interruptor de función del calentador de A/C, entrada sin llave, entrada iluminada, espejo diurno/nocturno automático, grupo de instrumentos, interruptor de desempañador trasero, sensor de nivel de refrigerante del motor, monitor de mantenimiento del vehículo, dirección asistida de asistencia variable (VAPS), control de viaje programado |
| 13 | 15 | Relé de motor de freno antibloqueo |
| 14 | 5 | Iluminación de instrumentos, relé LCD |
| 15 | — | — |
| dieciséis | 10 | Luces exteriores traseras |
| 17 | 15 | Interruptor de luces principales, luces exteriores delanteras |
| 18 | 15 | Luces de cortesía, espejo eléctrico, interruptor de luz principal, luces de circulación diurna, luz del compartimiento del motor |
| 19 | 10 | Grupo de instrumentos, campanilla, antibloqueo, restricción pasiva, iluminación automática, antirrobo |

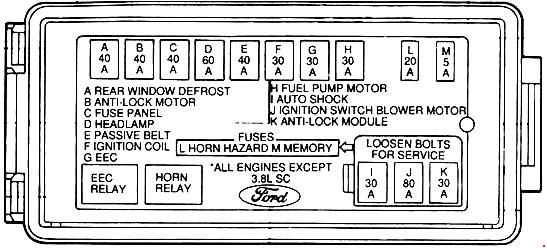

Caja de fusibles del compartimiento del motor
| Número | Clasificación de amperios [A] | Descripción |
| A | 40 | Descongelación de la ventana trasera |
| B | 40 | Motor de bomba hidráulica ABS |
| C | 30 | Radio, antirrobo, N.º de fusibles: 6 (luces de freno, control de velocidad, ABS), 3 (encendedor de cigarros, destello para rebasar), 2 (asiento eléctrico, seguros eléctricos de puertas, asiento lumbar, puerta de llenado de combustible), |
| D | 60 | Faros, Luces de cortesía |
| mi | 40 | Restricción pasiva |
| F | 30 | Bobina de encendido, relé EEC, sensores |
| GRAMO | 30 | Conjunto de control electrónico, sensores del motor |
| H | 30 | Bomba de combustible |
| yo | 30 | Control de conducción programado |
| j | 80 | Switch de ignición |
| k | 30 | Sistema de anti bloqueo de frenos |
| L | 20 | Bocina, intermitente de peligro, señal de giro |
| METRO | 5 | Radio, monitor de mantenimiento del vehículo, grupo electrónico |
ADVERTENCIA: Las asignaciones de terminales y arneses para conectores individuales variarán según el nivel de equipamiento del vehículo, el modelo y el mercado.
