Ford Edge mk2 Second Generation (desde 2015) – diagrama de la caja de fusibles (versión de EE. UU.)
Año de producción: 2015, 2016

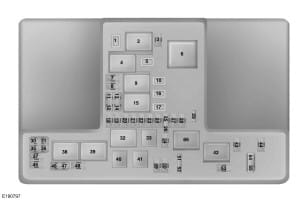

Caja de distribución de energía
| Fusible o relé | Clasificación de amperios [A] | Componentes protegidos |
| 1 | 30A 3 | No usado (repuesto) |
| 2 | — | Relé de arranque |
| 3 | 15A 1 | Limpiaparabrisas trasero, sensor de lluvia, bobina de relé de bomba de lavado trasero |
| 4 | — | Relé del motor del ventilador |
| 5 | 20A 3 | Power point 3 – parte trasera de la consola |
| 6 | — | No utilizado |
| 7 | 20A 1 | Módulo de control del tren motriz: potencia del vehículo 1 |
| 8 | 20A 1 | Módulo de control del tren motriz: potencia del vehículo 2 |
| 9 | — | Relé del módulo de control del tren motriz |
| 10 | 20A 3 | Toma de corriente 1: parte delantera del conductor |
| 11 | 15A 2 | Módulo de control del tren motriz: potencia del vehículo 4 |
| 12 | 15A 2 | Módulo de control del tren motriz: potencia del vehículo 3 |
| 13 | — | No utilizado |
| 14 | — | No utilizado |
| 15 | — | Relé de marcha y arranque |
| dieciséis | 20A 3 | Punto de alimentación 2 – contenedor de la consola |
| 17 | 20A 3 | Toma de corriente 4 – maletero |
| 18 | 20A 1 | faro HID derecho |
| 19 | 10A 1 | Dirección asistida electrónica Run-Start |
| 20 | 10A 1 | Iluminación de marcha/arranque |
| 21 | 15A 1 | Alimentación lógica de la bomba de aceite de la transmisión (arranque/parada) |
| 22 | 10A 1 | Solenoide del embrague del aire acondicionado |
| 23 | 15A 1 | Run-start 6, sistema de información de puntos ciegos, cámara de visión trasera, control de crucero adaptativo, pantalla de visualización frontal, módulo de calidad de voltaje (arranque/parada), cámara frontal de visión dividida, módulo de cámara frontal de visión dividida |
| 24 | 10A 1 | No usado (repuesto) |
| 25 | 10A 2 | Sistema de frenos antibloqueo Run-Start |
| 26 | 10A 2 | Módulo de control del tren motriz de arranque y marcha |
| 27 | — | No utilizado |
| 28 | 10A 1 | bomba lavaparabrisas trasero |
| 29 | — | No utilizado |
| 30 | — | No utilizado |
| 31 | — | No utilizado |
| 32 | — | Ventilador electrónico 1 relé |
| 33 | — | Relé del embrague del aire acondicionado |
| 34 | 15A 1 | No usado (repuesto) |
| 35 | — | No utilizado |
| 36 | — | No utilizado |
| 37 | 10A 1 | Ventilador de la unidad de transferencia de energía |
| 38 | — | Relé ventilador electrónico 2 |
| 39 | — | Ventilador eléctrico 3 relé |
| 40 | — | Relé de bocina |
| 41 | — | No utilizado |
| 42 | — | Relé de la bomba de combustible |
| 43 | 10A 1 | Desbloqueo fácil de los asientos de la segunda fila |
| 44 | 20A 1 | faro HID izquierdo |
| 45 | — | No utilizado |
| 46 | — | No utilizado |
| 47 | — | No utilizado |
| 48 | — | No utilizado |
| 49 | — | No utilizado |
| 50 | 20A 1 | Bocina |
| 51 | — | No utilizado |
| 52 | — | No utilizado |
| 53 | — | No utilizado |
| 54 | 10A 2 | Interruptor de encendido y apagado del freno |
| 55 | 10A 2 | sensor de alternancia |
|
1 microfusible.
2 Micro fusible doble.
Fusible tipo 3 M.
|
||

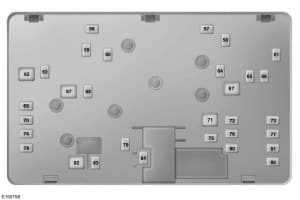

Caja de distribución de energía: parte inferior
| Fusible o relé | Clasificación de amperios [A] | Componentes protegidos |
| 56 | — | No utilizado |
| 57 | — | No utilizado |
| 58 | 30A 1 | Alimentación de la bomba de combustible. Inyectores de combustible de puerto (3.5L) |
| 59 | 40A 2 | Ventilador electronico 3 |
| 60 | 40A 2 | ventilador electronico 1 |
| 61 | — | No utilizado |
| 62 | 50A 2 | Módulo de control del cuerpo 1 |
| 63 | 25A 1 | ventilador electronico 2 |
| 64 | — | No utilizado |
| sesenta y cinco | 20A 1 | Asiento delantero con calefacción |
| 66 | — | No utilizado |
| 67 | 50A 2 | Módulo de control del cuerpo 2 |
| 68 | 40A 1 | Luneta trasera térmica |
| 69 | 30A 1 | Válvulas del sistema de frenos antibloqueo |
| 70 | 30A 1 | Asiento del pasajero |
| 71 | — | No utilizado |
| 72 | 20A 1 | Bomba de aceite de transmisión (arranque/parada) |
| 73 | 20A 1 | Asientos traseros con calefacción |
| 74 | 30A 1 | Módulo del asiento del conductor, asiento del conductor eléctrico (menos memoria) |
| 75 | 25A 1 | Motor limpiaparabrisas 1 |
| 76 | 30A 1 | Módulo de puerta trasera eléctrica |
| 77 | 30A 1 | Módulo de asiento con control de clima |
| 78 | 40A 1 | Módulo de iluminación de remolque |
| 79 | 40A 2 | motor del ventilador |
| 80 | 25A 1 | Motor limpiaparabrisas 2 |
| 81 | 40A 1 | inversor de 110 voltios |
| 82 | — | No utilizado |
| 83 | 20A 1 | No usado (repuesto) |
| 84 | 30A 1 | Solenoide de arranque |
| 85 | — | No utilizado |
| 86 | — | No utilizado |
| 87 | 60A 2 | Bomba del sistema de frenos antibloqueo |
|
1 fusible tipo M.
2 fusibles tipo J.
|
||

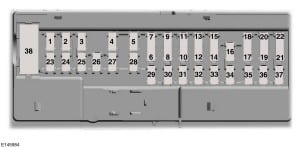

Panel de fusibles del compartimiento de pasajeros
| Fusible o relé | clasificación de amperios [A] | Componentes protegidos |
| 1 | 10A 1 | Iluminación bajo demanda (guantera, tocador, domo), bobina de relé de ahorro de batería, bobina de relé de plegado fácil de la segunda fila |
| 2 | 7.5A 1 | Asientos con memoria, lumbares, potencia lógica del módulo del asiento del conductor |
| 3 | 20A 1 | Desbloqueo de la puerta del conductor |
| 4 | 5A 1 | No usado (repuesto) |
| 5 | 20A 1 | No usado (repuesto) |
| 6 | 10A 2 | No usado (repuesto) |
| 7 | 10A 2 | No usado (repuesto) |
| 8 | 10A 2 | No usado (repuesto) |
| 9 | 10A 2 | No usado (repuesto) |
| 10 | 5A 2 | Teclado, módulo eléctrico de la puerta trasera, alimentación lógica, módulo manos libres de la puerta trasera |
| 11 | 5A 2 | No usado (repuesto) |
| 12 | 7.5A 2 | Módulo de control de clima |
| 13 | 7.5A 2 | Panel de instrumentos, módulo de control de la columna de dirección, módulo de conector de enlace de datos inteligente (gateway) |
| 14 | 10A 2 | No usado (repuesto) |
| 15 | 10A 2 | Potencia de enlace de datos |
| dieciséis | 15A 1 | No usado (repuesto) |
| 17 | 5A 2 | No usado (repuesto) |
| 18 | 5A 2 | Interruptor de arranque con botón |
| 19 | 7.5A 2 | No usado (repuesto) |
| 20 | 7.5A 2 | No usado (repuesto) |
| 21 | 5A 2 | Sensor de humedad y temperatura en el automóvil |
| 22 | 5A 2 | Sensor de clasificación de ocupantes |
| 23 | 10A 1 | Accesorio retrasado (lógica del inversor de energía, lógica del techo corredizo, energía del interruptor de la ventana del conductor) |
| 24 | 10A 1 | Desbloqueo de cerradura central |
| 25 | 30A 1 | Puerta del conductor (ventana, espejo), módulo de la puerta del conductor, indicador de bloqueo de la puerta del conductor, iluminación del interruptor de bloqueo del conductor |
| 26 | 30A 1 | Puerta del pasajero delantero (ventana, espejo), módulo de la puerta del pasajero delantero, indicador de bloqueo del pasajero delantero, iluminación del interruptor del pasajero delantero (ventana, bloqueo) |
| 27 | 30A 1 | techo corredizo |
| 28 | 20A 1 | Amplificador |
| 29 | 30A 1 | No usado (repuesto) |
| 30 | 30A 1 | No usado (repuesto) |
| 31 | 15A 1 | No usado (repuesto) |
| 32 | 10A 1 | Sistema de posicionamiento global, pantalla central, control de voz (SYNC), módulo transceptor de radio |
| 33 | 20A 1 | Radio |
| 34 | 30A 1 | Bus de marcha-arranque (fusible 19, 20, 21, 22, 35, 36, 37, disyuntor 38) |
| 35 | 5A 1 | Módulo de control de sistemas de sujeción |
| 36 | 15A 1 | Espejo retrovisor con atenuación automática, asiento con calefacción, luz alta automática/módulo de espejo de salida de carril, alimentación lógica del módulo del asiento trasero con calefacción |
| 37 | 15A 1 | Módulo volante calefactable |
| 38 | 30A 3 | Ventanas eléctricas traseras, iluminación del interruptor de la ventana trasera |
|
1 microfusible.
2 Micro fusible doble.
3 Disyuntor.
|
||
ADVERTENCIA: Las asignaciones de terminales y arneses para conectores individuales variarán según el nivel de equipamiento del vehículo, el modelo y el mercado.
