Toyota Highlander Hybrid (2009 – 2010) – diagrama de la caja de fusibles
Año de producción: 2009, 2010
Compartimiento del motor

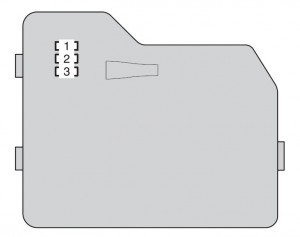

Tipo A (bloque de fusibles en la parte posterior de la cubierta)

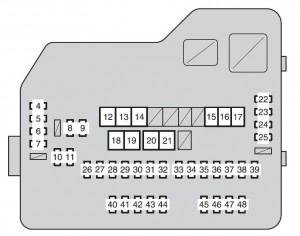

Tipo A (bloque de fusibles)
| Fusible | Clasificación de amperios [A} | Circuito | |
| 1 | REPUESTO | 7,5 | Fusible de repuesto |
| 2 | REPUESTO | 15 | Fusible de repuesto |
| 3 | REPUESTO | 25 | Fusible de repuesto |
| 4 | DEF RLY | 10 | Desempañante de la ventana trasera |
| 5 | MIR HTR | 20 | MIR HTR (15 A) |
| 6 | ABADEJO | 20 | Toma de corriente |
| 7 | PUERTA 1 | 25 | Sistema de comunicación multiplex |
| 8 | IGCT N° 3 | 10 | Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto |
| 9 | EFI Nº 3 | 10 | Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto |
| 10 | INY NO.1 | 15 | Sistema de arranque |
| 11 | INY NO.2 | 10 | Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto |
| 12 | HTR | 50 | Sistema de aire acondicionado |
| 13 | VENTILADOR Nº 2 | 50 | ventilador de refrigeración eléctrico |
| 14 | VENTILADOR Nº 1 | 50 | ventilador de refrigeración eléctrico |
| 15 | RR CLR | 40 | Sistema de aire acondicionado |
| dieciséis | DEF RR | 30 | Desempañante de la ventana trasera |
| 17 | PBD | 30 | Puerta trasera eléctrica |
| 18 | CC/CC | 140 | MIR HTR, P/OUT, PUERTA 1, HTR, RR DEF, VENTILADOR PRINCIPAL, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, PBD |
| 19 | EPS | 80 | Dirección asistida eléctrica |
| 20 | ABS MTR1 | 50 | Sistema de frenos |
| 21 | ABS MTR2 | 50 | Sistema de frenos |
| 22 | tubo de rayos catódicos | 10 | Sistema de entretenimiento en el asiento trasero |
| 23 | RADIO1 | 15 | Sistema de audio |
| 24 | ECU-B | 10 | Sensor de dirección, indicadores y medidores, sistema de aire acondicionado, ECU del cuerpo principal, control remoto inalámbrico, sistema de llave inteligente, puerta trasera eléctrica, sistema de diagnóstico a bordo |
| 25 | HAZME | 10 | Luces de tocador, luces personales, luz interior, indicadores y medidores, luces de cortesía en las puertas, puerta trasera eléctrica |
| 26 | AMPERIO | 15 | Sistema de audio |
| 27 | REMOLQUE | 30 | Luces de remolque |
| 28 | IG2 | 25 | INY N° 1, INY N° 2 |
| 29 | BLOQUEO DE FUERZA | 20 | Sistema de bloqueo de dirección |
| 30 | IGCT | 30 | IGCT n.º 2, IGCT n.º 3, INV-W/P, EFI n.º 3 |
| 31 | HAZ | 15 | Luces de señal de giro |
| 32 | ABS N° 3 | 15 | Sistema de frenos controlado electrónicamente |
| 33 | ABS N° 2 | 10 | Sistema de frenos controlado electrónicamente |
| 34 | ABS N° 1 | 10 | Condensador |
| 35 | BOMBA DE ACEITE | 10 | Sistema de refrigeración de líquido transeje |
| 36 | VENTILADOR DE BATERÍA | 15 | Sistema híbrido |
| 37 | G/H | 10 | Escotilla de vidrio, sistema de comunicación multiplex |
| 38 | CC/CC-S | 10 | Sistema híbrido |
| 39 | AM2 | 7,5 | Sistema de comunicación multiplex |
| 40 | H-LP LH | 15 | Faro izquierdo (luz de carretera) |
| 41 | H-LP RH | 15 | Faro derecho (luz de carretera) |
| 42 | H-LP LL | 15 | Faro izquierdo (luz de cruce) |
| 43 | H-LP RL | 15 | Faro derecho (luz de cruce) |
| 44 | BOCINA | 10 | Bocina |
| 45 | EFI Nº 1 | 10 | Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, sistema de llave inteligente |
| 46 | ETCS | 10 | Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, sistema de control electrónico del acelerador |
| 47 | aire acondicionado | 20 | Sensor de relación aire-combustible |
| 48 | CUERNO EN S | 7,5 | Bocina |

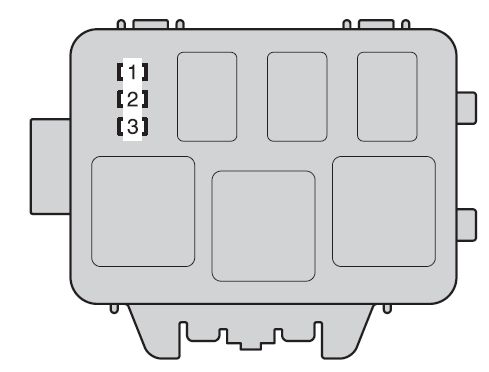

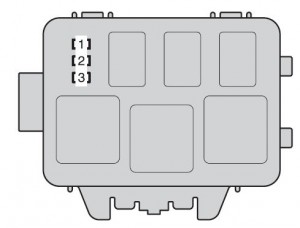

Tipo B (si está equipado)
| Fusible | Clasificación de amperios [A] | Circuito | |
| 1 | INV-W/P | 15 | Sistema híbrido |
| 2 | IGCT N° 2 | 7,5 | Sistema híbrido |
| 3 | A/CD | 10 | Sistema de aire acondicionado |

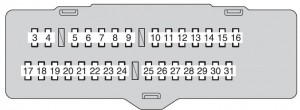

Debajo del tablero de instrumentos
Lado frontal del bloque de fusibles
Cuadro de luces o fusibles
| Fusible | Clasificación de amperios [A] | Circuito | |
| 1 | P/ASIENTO | 30 | Asiento eléctrico |
| 2 | ENERGÍA | 30 | Ventanas eléctricas |
| 3 | PUERTA TRASERA DERECHA | 25 | Ventanas eléctricas |
| 4 | PUERTA TRASERA IZQUIERDA | 25 | Ventanas eléctricas |
| 5 | NIEBLA FR | 15 | Faros antiniebla delanteros |
| 6 | DAB | 7,5 | Sistema de diagnóstico a bordo |
| 7 | FR DEF | 25 | Descongelador de limpiaparabrisas |
| 8 | DETÉNGASE | 10 | luces de freno |
| 9 | PUERTA Nº 2 | 25 | Ventanas eléctricas |
| 10 | AM1 | 7,5 | Bomba de agua |
| 11 | NIEBLA TRASERA | 7,5 | sin circuito |
| 12 | A/C N° 1 | 10 | Sistema de aire acondicionado |
| 13 | COMBUSTIBLE ABIERTO | 7,5 | Abridor de puerta de llenado de combustible |
| 14 | S/TECHO | 30 | Techo corredizo eléctrico |
| 15 | COLA | 15 | Luces de estacionamiento, luces traseras, luces de matrícula, luces antiniebla delanteras, luces de remolque |
| dieciséis | PANEL | 7,5 | Luz de la guantera, luces intermitentes de emergencia, sistema de audio, desempañadores de los espejos retrovisores exteriores, sistema de bloqueo eléctrico de las puertas, calentadores de los asientos, sistema de entretenimiento del asiento trasero, dial de control de la luz del panel de instrumentos, interruptor de transmisión controlado electrónicamente, transmisión, interruptores de dirección |
| 17 | ECU IG NO.1 | 10 | Sistema de comunicación multiplex, techo corredizo eléctrico, sistema de transmisión controlado electrónicamente, puerta trasera eléctrica, calentadores de asientos, sistema de advertencia de presión de neumáticos, dirección asistida electrónica, transmisión |
| 18 | ECU IG NO.2 | 7,5 | VDIM |
| 19 | A/C N° 2 | 10 | Sistema de aire acondicionado, VENTILADOR NO.1, VENTILADOR NO.2 |
| 20 | LAVAR | 20 | Limpiaparabrisas y lavaparabrisas |
| 21 | S-HTR | 20 | Calefactores de asiento |
| 22 | CALIBRE N° 1 | 10 | Sistema de audio, desempañadores de espejos retrovisores exteriores, luces de reversa, sistema de carga, luces intermitentes de emergencia, sistema de control de tracción, dial de control de luces del tablero de instrumentos, descongelador de limpiaparabrisas |
| 23 | FR WIP | 30 | Limpiaparabrisas y lavaparabrisas |
| 24 | RR WIP | 15 | Limpiaparabrisas y lavaparabrisas trasero |
| 25 | IGN | 10 | Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, sistema de bloqueo de dirección, sistema de llave inteligente, sistema de bolsa de aire SRS |
| 26 | CALIBRE N° 2 | 7,5 | Indicadores y medidores, monitor retrovisor |
| 27 | ECU-ACCESORIOS | 7,5 | Espejo retrovisor eléctrico, sistema de bloqueo de cambios, sistema de llave inteligente |
| 28 | CALCETIN ACCESORIO NO.1 | 10 | Toma de corriente |
| 29 | ACCESORIO CALCETIN N° 2 | 20 | Toma de corriente |
| 30 | RADIO N° 2 | 7,5 | Sistema de audio, sistema de entretenimiento en el asiento trasero, sistema de carga, luces interiores, luces personales |
| 31 | MIR HTR | 15 | Desempañadores de espejos retrovisores exteriores |
ADVERTENCIA: Las asignaciones de terminales y arneses para conectores individuales variarán según el nivel de equipamiento del vehículo, el modelo y el mercado.
