Volkswagen Transporter (T4; 1990 – 1995) – diagrama de la caja de fusibles
Año de producción: 1990, 1991, 1992, 1993, 1994, 1995
fusibles

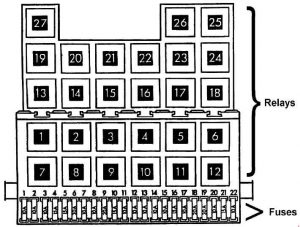

Los fusibles están ubicados en el lado derecho del volante detrás del compartimiento de almacenamiento.
| № |
A |
Descripción |
| 1 | 10 | Luz baja del faro izquierdo |
| 2 | 10 | Luz baja del faro derecho |
| 3 | 10 | Luces de instrumentos y licencias |
| 4 | 15 | Limpiaparabrisas/lavador de luneta trasera, asientos delanteros con calefacción |
| 5 | 15 | Limpiaparabrisas/lavaparabrisas, lavaparabrisas trasero, chorros de lavaparabrisas calefaccionados |
| 6 | 30 | A/C, ventilador de aire fresco |
| 7 | 10 | Luz trasera derecha y luz de posición lateral, luz del compartimiento del motor |
| 8 | 10 | Luz trasera izquierda y luz de posición lateral |
| 9 | 20 | Calefactor de luneta trasera y espejo |
| 10 | 15 | Faros antiniebla |
| 11 | 10 | Luz alta del faro izquierdo e indicador de luz alta |
| 12 | 10 | Luz alta del faro derecho |
| 13 | 10 | Cuerno, ventilador de refrigeración del radiador |
| 14 | 10 | Luces de reversa, espejos eléctricos, asientos delanteros con calefacción, chorros de lavaparabrisas, control de crucero, techo eléctrico |
| 15 | 10 | Electrónica del motor |
| dieciséis | 15 | Luces indicadoras/de advertencia, indicador multifunción, luz de guantera, ABS |
| 17 | 10 | Señales de giro |
| 18 | 20 | Bomba de combustible |
| 19 | 30 | A/C, ventilador de refrigeración del radiador |
| 20 | 10 | Luces de freno |
| 21 | 15 | Luces de techo y equipaje, reloj, radio, sistema de cierre centralizado, indicador multifunción, espejo de cortesía, diagnóstico OBD |
| 22 | 10 | Encendedor |
| Relé | ||
| 1 | Relé del módulo de control del aire acondicionado | |
| 2 | Relé de limpiaparabrisas/lavaparabrisas trasero | |
| 3 | Relé de fuente de alimentación del ECM | |
| 4 | Relé de reducción de carga | |
| 5 | Abierto | |
| 6 | Relé de luz intermitente de emergencia | |
| 7 | Relé de lavafaros | |
| 8 | Relé intermitente de lavaparabrisas/limpiaparabrisas | |
| 9 | Relé de advertencia del cinturón de seguridad | |
| 10 | Relé de luz antiniebla/luz de estacionamiento | |
| 11 | Relé de bocina doble | |
| 12 | Relé de la bomba de combustible | |
| 13 | Relé del módulo de control del calentador | |
| 14 | Relé de funcionamiento posterior de la bomba de refrigerante | |
| 15 | Abierto | |
| dieciséis | Abierto | |
| 17 | Abierto | |
| 18 | Ventilador de techo (fusible) | |
| 19 | Relé del soplador de aire del calentador | |
| 20 | Relé de enclavamiento de arranque/luz de marcha atrás | |
| 21 | 5 | Luces de marcha atrás, control de crucero |
| 22 | 20 | A/C (Segundo Evaporador) |
| 23 | Relé de descongelador de luneta trasera/espejo térmico | |
| 24 | 20 | Elevalunas eléctricos, Sistema de cierre centralizado |
| 25 | 10 | Sistema ABS |
| 26 | 15 | Desempañador de ventana trasera, espejos térmicos |
| 27 | Relé del embrague del compresor del aire acondicionado | |
Identificación de fusible adicional
| Ubicado en el lado izquierdo del compartimiento del motor, arriba de la batería. | ||
| 1 | 50 | Ventilador del radiador |
| Situado en el compartimento del motor, encima del servofreno. | ||
| 1 | 50 | Bujías incandescentes (solo modelos diésel de 1995) |
| Ubicado debajo del asiento del conductor | ||
| 1 | 25 | Ventilador HVAC auxiliar |
| 2 | 20 | Soplador para Calefactor Auxiliar |
| 3 | 30 | Enchufe del refrigerador, enchufe debajo de la mesa plegable (modelos MV) |
| 4 | 5 | Luz fluorescente (modelos MV) |
ADVERTENCIA: Las asignaciones de terminales y arneses para conectores individuales variarán según el nivel de equipamiento del vehículo, el modelo y el mercado.
