Volkswagen Toured (2010 – 2018) – diagrama de la caja de fusibles
Año de producción: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018
Asignación de fusibles en la caja de fusibles, tablero de instrumentos derecho
| No. |
А |
Función/componente |
| 1 | – | No asignado |
| 2 | 15 | Unidad de control de suspensión adaptativa -J197- |
| 3 | 10 | Centralita bloqueo diferencial ejes -J647- |
| 4 | 30 | Centralita bloqueo diferencial ejes -J647- |
| 5 | 25 15 6 |
Centralita detector remolque -J345- |
| 6 | 15 | Centralita detector remolque -J345- |
| 7 | 15 25 6 |
Centralita detector remolque -J345- |
| 8 | 15 25 6 |
Centralita detector remolque -J345- |
| 9 | 30 | Centralita puerta trasera derecha -J389- |
| 10 | – | No asignado |
| 11 | 30 | Centralita puerta acompañante -J387- |
| 12 | – | No asignado |
| 13 | 15 | Unidad de control detector de remolque -J345- 6 |
| 14 | 10 | Centralita airbag -J234- Testigo airbag pasajero delantero desactivado -K145- Centralita reconocimiento asiento ocupado -J706- 3 |
| 15 | 10 | Centralita caja transfer -J646- |
| dieciséis | 5 | Unidad de control para freno de estacionamiento electromecánico -J540- Unidad de mando para regular la altura de la suspensión -E281- Resistencia lavaparabrisas izquierda -Z20- Resistencia lavaparabrisas derecha -Z21- Pulsador para TCS y programa electrónico de estabilización -E256- Unidad de control ABS -J104- Botón de control de descenso de pendientes -E618- Botón de freno de estacionamiento electromecánico -E538- Botón de retención automática -E540- 6 Estabilizador de voltaje -J532- 2 |
| 17 | 15 | Faro delantero derecho -MX2- |
| 18 | 30 | Encendedor para tensor de cinturón de seguridad del lado del pasajero delantero 2 -N298- |
| 19 | 5 | Conmutador tiptronic -F189- Conmutador multifunción -F125- Centralita cambio automático -J217- |
| 20 | 25 | Unidad de control de posición del asiento del pasajero delantero -J720- 1 Bloque de válvulas 1 en el asiento del pasajero delantero -N477- 1 Unidad de control para el asiento multicontorno del pasajero delantero -J872- 1 Unidad de control para la ventilación del asiento delantero derecho -J799- 1 Botón de ajuste de inclinación del asiento del pasajero delantero – E334- 1 Interruptor de ajuste longitudinal del asiento del pasajero delantero -E64- 1 Interruptor de ajuste de altura del lado del pasajero delantero -E290- 1 Interruptor de ajuste del respaldo del asiento del pasajero delantero -E98- 1 Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero -E177- 1 |
| 21 | 25 | Unidad de control para asientos traseros calefaccionados -J786- 1 Unidad de mando y visualización para sistema de aire acondicionado trasero -E265- 1 |
| 22 | – | No asignado |
| 23 | 25 | Centralita porton trasero -J605- |
| 24 | 10 | Unidad de control para climatronic -J255- Unidad de mando y visualización para sistema de aire acondicionado trasero -E265- 1 |
| 25 | 5 | Unidad de control para cámara de visión superior -J928- Unidad de control del sistema de cámara de marcha atrás -J772- |
| 26 | 30 | Relé luneta trasera térmica -J9- |
| 27 | 5 | Receptor de control remoto para calentador auxiliar de refrigerante -R149- |
| 28 | 20 | Relé bomba hidráulica cambio -J510- Unidad de control caja transfer -J646- Unidad de control cambio automático -J217- |
| 28 | 5 5 20 6 |
Centralita caja transfer -J646- |
| 29 | 30 | Centralita ABS -J104- |
| 30 | 5 | Interruptor Tiptronic -F189- 5 |
| 31 | 30 6,7 20 5 |
Unidad de control central del sistema de confort -J393- |
| 32 | 30 | Ventilador de aire fresco trasero -V80- 4 |
| 33 | 30 | Unidad de control central del sistema de confort -J393- |
| 34 | – | No asignado |
| 35 | 5 | Unidad de control para sistema de localización de vehículos -J895- 4 |
| 36 | 30 | Unidad de control central del sistema de confort -J393- |
| 37 | 20 | Centralita cambio automático -J217- 5 Relé bomba hidráulica cambio -J510- 5 |
| 38 | 15 | Encendedor -U1- Toma 12 V 2 -U18- Centralita asientos traseros calefactables -J786- |
| 39 | 15 | Toma 12 V 3 -U19- Toma 12 V 4 -U20- |
| 40 | 20 30 4 |
Convertidor DC/AC con enchufe, 12 V – 230 V -U13- |
| 41 | 10 | Conexión 2 para fuentes de audio externas -R231- 5 Sin asignar 6 |
| 42 | 5 | Centralita detector remolque -J345- |
| 43 | 10 | Centralita bloqueo diferencial ejes -J647- |
| 44 | 5 | Sensor calidad aire -G238- |
| 45 | 30 | Estabilizador de tensión -J532- 2 |
| 46 | 30 | Estabilizador de tensión -J532- 2 |
| 47 | 10 | Unidad de control 1 para electrónica de información -J794- Unidad de visualización para pantalla de información delantera y unidad de control de unidad de mando -J685- |
| 48 | 30 | Unidad de control del paquete de sonido digital -J525- 1 |
| 49 | – | No asignado |
| 50 | 5 | Sintonizador de TV -R78- 1 Unidad de control de la electrónica de mando del teléfono móvil -J412- 1 |
| 51 | 20 | Radio -R- |
| 52 | 5 | Unidad de control en cuadro de instrumentos -J285- |
| 53 | 5 | Cargador DVD -R161- |
| 54 | 5 | Interfaz para unidad multimedia externa -R215-4 |
| 55 | – | No asignado |
| 56 | 40 | Centralita ABS -J104- |
| 57 | 40 | Unidad de control para freno de estacionamiento electromecánico -J540- Unidad de control para caja transfer -J646- |
| 1) Según equipamiento 2) Solo modelos con sistema start/stop 3) Solo para mercados americanos 4) Desde noviembre 2010 5) Desde noviembre 2012 6) Desde agosto 2014 7) Hasta noviembre 2012 |
||
Asignación de fusibles en la caja de fusibles, tablero de instrumentos izquierdo
| No. |
A |
Función/componente |
| 1 | – | No asignado |
| 2 | 15 | Unidad de control de suspensión adaptativa -J197- |
| 3 | 10 | Centralita bloqueo diferencial ejes -J647- |
| 4 | 30 | Centralita bloqueo diferencial ejes -J647- |
| 5 | 15 | Centralita detector remolque -J345- |
| 6 | 15 | Centralita detector remolque -J345- |
| 7 | 25 | Centralita detector remolque -J345- |
| 8 | 25 | Centralita detector remolque -J345- |
| 9 | 30 | Centralita puerta trasera derecha -J389- |
| 10 | – | No asignado |
| 11 | 30 | Centralita puerta acompañante -J387- |
| 12 | – | No asignado |
| 13 | 15 | Centralita detector remolque -J345- |
| 14 | 10 | Centralita airbag -J234- Testigo airbag pasajero delantero desactivado -K145- Centralita reconocimiento asiento ocupado -J706- 3 |
| 15 | 10 | Centralita caja transfer -J646- |
| dieciséis | 5 | Unidad de control para freno de estacionamiento electromecánico -J540- Unidad de mando para regular la altura de la suspensión -E281- Resistencia lavaparabrisas izquierda -Z20- Resistencia lavaparabrisas derecha -Z21- Pulsador para TCS y programa electrónico de estabilización -E256- Unidad de control ABS -J104- Botón de control de descenso de pendientes -E618- Botón de retención automática -E540- Estabilizador de voltaje -J532- 2 |
| 17 | 15 | Faro delantero derecho -MX2- |
| 18 | 30 | Encendedor para tensor de cinturón de seguridad del lado del pasajero delantero 2 -N298- |
| 19 | 5 | Conmutador tiptronic -F189- Conmutador multifunción -F125- Centralita cambio automático -J217- |
| 20 | 25 | Unidad de control de posición del asiento del pasajero delantero -J720- 1 Bloque de válvulas 1 en el asiento del pasajero delantero -N477- 1 Unidad de control para el asiento multicontorno del pasajero delantero -J872- 1 Unidad de control para la ventilación del asiento delantero derecho -J799- 1 Botón de ajuste de inclinación del asiento del pasajero delantero – E334- 1 Interruptor de ajuste longitudinal del asiento del pasajero delantero -E64- 1 Interruptor de ajuste de altura del lado del pasajero delantero -E290- 1 Interruptor de ajuste del respaldo del asiento del pasajero delantero -E98- 1 Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero -E177- 1 |
| 21 | 25 | Unidad de control de calefacción de asientos traseros -J786- Unidad de mando y visualización para sistema de aire acondicionado trasero -E265- 1 |
| 22 | – | No asignado |
| 23 | 25 | Centralita porton trasero -J605- |
| 24 | 10 | Unidad de control para climatronic -J255- Unidad de mando y visualización para sistema de aire acondicionado trasero -E265- 1 |
| 25 | 5 | Unidad de control para cámara de visión superior -J928- Unidad de control del sistema de cámara de marcha atrás -J772- |
| 26 | 30 | Relé luneta trasera térmica -J9- |
| 27 | 5 | Receptor de control remoto para calentador auxiliar de refrigerante -R149- |
| 28 | 20 | Centralita caja transfer -J646- |
| 29 | 30 | Centralita ABS -J104- |
| 30 | 5 | Interruptor tiptronic -F189- |
| 31 | 30 | Unidad de control central del sistema de confort -J393- |
| 32 | 30 | Ventilador de aire fresco trasero -V80- |
| 33 | 30 | Unidad de control central del sistema de confort -J393- |
| 34 | – | No asignado |
| 35 | 5 | Unidad de control para sistema de localización de vehículos -J895- |
| 36 | 30 | Unidad de control central del sistema de confort -J393- |
| 37 | 20 | Centralita cambio automático -J217- Relé bomba hidráulica cambio -J510- |
| 38 | 15 | Encendedor -U1- Toma 12 V 2 -U18- |
| 39 | 15 | Toma 12 V 3 -U19- Toma 12 V 4 -U20- |
| 40 | 30 | Convertidor DC/AC con enchufe, 12 V – 230 V -U13- |
| 41 | 10 | Conexión 2 para fuentes de audio externas -R231- |
| 42 | 5 | Centralita detector remolque -J345- |
| 43 | 10 | Centralita bloqueo diferencial ejes -J647- |
| 44 | 5 | Sensor calidad aire -G238- |
| 45 | 30 | Estabilizador de tensión -J532- 2 |
| 46 | 30 | Estabilizador de tensión -J532- 2 |
| 47 | 10 | Unidad de control 1 para electrónica de información -J794- Unidad de visualización para pantalla de información delantera y unidad de control de unidad de mando -J685- |
| 48 | 30 | Unidad de control del paquete de sonido digital -J525- 1 |
| 49 | – | No asignado |
| 50 | 5 | Sintonizador de TV -R78- 1 Unidad de control de la electrónica de mando del teléfono móvil -J412- 1 |
| 51 | 20 | Radio -R- |
| 52 | 5 | Unidad de control en cuadro de instrumentos -J285- |
| 53 | 5 | Cargador DVD -R161- |
| 54 | 5 | Interfaz para unidad multimedia externa -R215- |
| 55 | – | No asignado |
| 56 | 40 | Centralita ABS -J104- |
| 57 | 40 | Unidad de control para freno de estacionamiento electromecánico -J540- Unidad de control para caja transfer -J646- |
| 1) Según equipamiento 2) Solo modelos con sistema start/stop 3) Solo para mercados americanos |
||

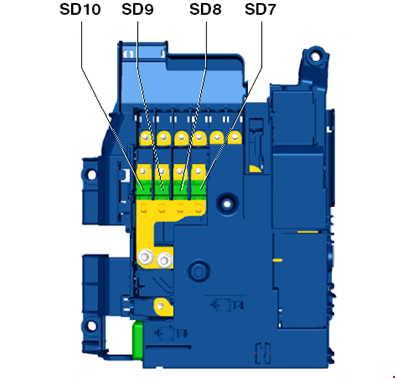

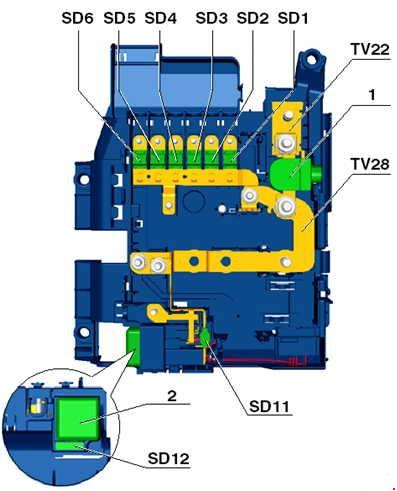

Asignación de posiciones de fusibles y relés en la caja de fusibles previos, debajo del asiento del conductor
| No. |
A |
Función/componente |
| 1 | 100 | Portafusibles B -SB- (SB1 – SB6, SB7 – SB12, SB38 – SB41, SB57) |
| 2 | 50 | Unidad de control de suspensión adaptativa -J197- |
| 3 | 100 | Portafusibles C -SC- (SC1 – SC4, SC5 – SC8, SC20 – SC23, SC24 – SC26) |
| 4 | 80 | Portafusibles C -SC- (SC9 – SC12, SC27 – SC30, SC37 4 , SC45, SC54, SC56, SC57) |
| 5 | 40 | Portafusibles B -SB- (SB33 – SB36) |
| 6 | 50 | Relé para tomas de corriente -J807- Portafusibles C -SC- (SC38 – SC40) |
| 7 | 60 | Portafusibles C -SC- (SC31 – SC36) Ventilador de aire fresco trasero -V80- 1 3 |
| 8 | 60 | Conector cableado -TV15- Borne 30 relé de alimentación de tensión -J317- |
| 9 | 125 | Portafusibles B -SB- (SB14 – SB19, SB20 – SB23, SB24, SB25, SB56) |
| 10 | 150 60 |
Resistencia aire auxiliar -Z35- 1 Relé bomba hidráulica cambio -J510- 2 |
| 11 | 40 | Relé de alimentación de tensión del borne 15 -J329- |
| 12 | 5 | Diagnóstico |
| 1) Según equipamiento 2) Solo modelos con sistema start/stop 3) Solo para mercados americanos |
||

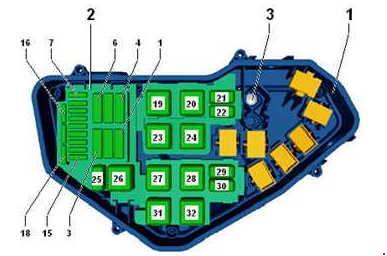

Relé del compartimiento del motor y caja de fusibles (3.0l, motor diesel V6 (CASA, CASD, CATA))
| No. |
A |
Función/componente |
| 1 | 40 | Relé motor arranque -J53- Relé motor arranque 2 -J695- Relé arranque 1 -J906- 1 Relé arranque 2 -J907- 1 Arranque -B- |
| 2 | – | No asignado |
| 3 | – | No asignado |
| 4 | – | No asignado |
| 5 | – | No asignado |
| 6 | – | No asignado |
| 7 | 15 | Válvula reguladora de presión de combustible -N276- Válvula dosificadora de combustible -N290- |
| 8 | 10 | Bomba para enfriador de recirculación de gases de escape -V400- |
| 9 | 30 | Unidad de control del motor -J623- |
| 10 | 10 | Unidad de control del ventilador del radiador -J293- Unidad de control del período de incandescencia automática -J179- Relé de bomba de refrigerante adicional -J496- Interruptor de luz de freno -F- Válvula de conmutación del enfriador de recirculación de gases de escape -N345- Válvula de derivación de enfriamiento de recirculación de gases de escape -N386- Válvula para presión de aceite control -N428- Módulo de válvula de mariposa -J338- |
| 11 | 5 | Transmisor de nivel y temperatura de aceite -G266- |
| 12 | 10 | Relé de bomba de agua adicional -J496- Relé de calor residual -J708- Bomba de circulación de agua -V50- |
| 13 | 25 | Unidad de control de bomba de combustible -J538- |
| 14 | 30 | Bomba para agente reductor -V437- 2 Válvula inversora para agente reductor -N473- 2 Unidad de evaluación para nivel de agente reductor -G698- 2 |
| 15 | 10 | Relé de alimentación de tensión del borne 30 -J317- |
| dieciséis | 30 | Unidad de control para calentador de agente reductor -J891- 2 |
| 17 | 15 | Resistencia sonda lambda -Z19- |
| 18 | 10 | Calefactor sonda lambda 1 tras catalizador -Z29- |
| 1) Solo modelos con sistema start/stop 2) Solo para mercados americanos |
||

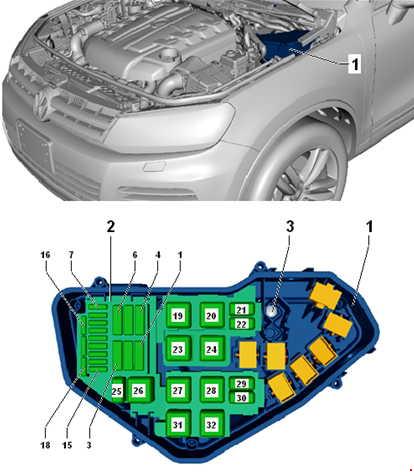

Relé del compartimento del motor y caja de fusibles (3,0 l, motor diésel V6 (CJGD, CJMA, CRCA, CNRB))
| No. |
A |
Función/componente |
| 1 | 40 | Relé motor arranque -J53- Relé motor arranque 2 -J695- Relé arranque 1 -J906- 1 Relé arranque 2 -J907- 1 Arranque -B- |
| 2 | – | No asignado |
| 3 | – | No asignado |
| 4 | – | No asignado |
| 5 | – | No asignado |
| 6 | – | No asignado |
| 7 | 15 | Válvula reguladora de presión de combustible -N276- Válvula dosificadora de combustible -N290- |
| 8 | – | No asignado |
| 9 | 30 | Unidad de control del motor -J623- |
| 10 | 10 | Unidad de control del ventilador del radiador -J293- Unidad de control del período de incandescencia automática -J179- Relé de bomba de refrigerante adicional -J496- Interruptor de luz de freno -F- Válvula de conmutación del enfriador de recirculación de gases de escape -N345- Válvula de refrigerante para culata -N489- Válvula para control de presión de aceite -N428- Termostato sistema refrigeración motor por mapa -F265- Electroválvula electrohidráulica soporte motor derecho -N145- 1 |
| 11 | 5 | Transmisor de nivel y temperatura de aceite -G266- |
| 12 | 10 | Relé de bomba de agua adicional -J496- Relé de calor residual -J708- Bomba de circulación de agua -V50- |
| 13 | 25 | Unidad de control de bomba de combustible -J538- |
| 14 | 15 2) | Bomba para agente reductor -V437- |
| 15 | 10 | Relé de alimentación de tensión del borne 30 -J317- |
| dieciséis | 30 | Unidad de control para calentador de agente reductor -J891- 3) |
| 17 | 15 | Resistencia sonda lambda -Z19- |
| 18 | – | No asignado |
| 1) Solo modelos con sistema start/stop 2) Según equipamiento 3) Solo para mercados americanos |
||
Relé del compartimento del motor y caja de fusibles (3,0 l, motor diésel V6 (CVVA, CVWA))
| No. |
A |
Función/componente |
| 1 | 40 | Relé motor arranque -J53- Relé motor arranque 2 -J695- Relé arranque 1 -J906- 1 Relé arranque 2 -J907- 1 Arranque -B- |
| 2 | – | No asignado |
| 3 | – | No asignado |
| 4 | – | No asignado |
| 5 | – | No asignado |
| 6 | – | No asignado |
| 7 | 15 | Válvula reguladora de presión de combustible -N276- Válvula dosificadora de combustible -N290- |
| 8 | – | No asignado |
| 9 | 30 | Unidad de control del motor -J623- |
| 10 | 10 | Unidad de control del ventilador del radiador -J293- Unidad de control del período de incandescencia automática -J179- Relé de bomba de refrigerante adicional -J496- Interruptor de luz de freno -F- Válvula de conmutación del enfriador de recirculación de gases de escape -N345- Válvula de refrigerante para culata -N489- Válvula para control de presión de aceite -N428- Termostato sistema refrigeración motor por mapa -F265- Electroválvula electrohidráulica soporte motor derecho -N145- 1 |
| 11 | 5 | Transmisor de nivel y temperatura de aceite -G266- |
| 12 | 10 | Relé de bomba de agua adicional -J496- Relé de calor residual -J708- Bomba de circulación de agua -V50- |
| 13 | 25 | Unidad de control de bomba de combustible -J538- |
| 14 | 15 | Bomba para agente reductor -V437- |
| 15 | 30 | Relé de alimentación de tensión del borne 30 -J317- |
| dieciséis | 30 | Unidad de control para calentador de agente reductor -J891- |
| 17 | 15 | Resistencia sonda lambda -Z19- |
| 18 | – | No asignado |
Relé del compartimento del motor y caja de fusibles (4,2 l, motor diésel V8 (CKDA))
| No. |
A |
Función/componente |
| 1 | 40 | Relé motor arranque -J53- Relé motor arranque 2 -J695- Arranque -B- |
| 2 | – | No asignado |
| 3 | – | No asignado |
| 4 | – | No asignado |
| 5 | – | No asignado |
| 6 | – | No asignado |
| 7 | 15 | Válvula reguladora de presión de combustible -N276- Válvula dosificadora de combustible -N290- |
| 8 | 10 | Bomba para enfriador de recirculación de gases de escape -V400- |
| 9 | 30 | Unidad de control del motor -J623- |
| 10 | 10 | Unidad de control del ventilador del radiador -J293- Unidad de control del período de incandescencia automático -J179- Unidad de control del período de incandescencia 2 -J703- Relé de bomba de refrigerante adicional -J496- Interruptor de luz de freno -F- Válvula de conmutación del enfriador de recirculación de gases de escape -N345- Válvula de refrigerante para culata -N489- Válvula para control de presión de aceite -N428- Módulo de válvula de mariposa -J338- |
| 11 | 15 | Transmisor de nivel y temperatura de aceite -G266- Elemento calefactor para aireación del cárter -N79- Elemento calefactor 2 para ventilación del cárter -N483- |
| 12 | 10 | Relé de bomba de agua adicional -J496- Relé de calor residual -J708- Bomba de circulación de agua -V50- |
| 13 | 25 | Unidad de control de bomba de combustible -J538- |
| 14 | 30 | Unidad de control del motor 2 -J624- |
| 15 | 10 | Terminal 30 relé de alimentación de tensión -J317- Unidad de control del motor -J623- Unidad de control del motor 2 -J624- |
| dieciséis | – | No asignado |
| 17 | 15 | Resistencia sonda lambda -Z19- Resistencia sonda lambda 2 -Z28- |
| 18 | – | No asignado |
Relé del compartimento del motor y caja de fusibles (motor de gasolina V6 de 3,0 l, híbrido (CGEA, CGFA))
| No. |
A |
Función/componente |
| 1 | – | No asignado |
| 2 | – | No asignado |
| 3 | 40 | Relé bomba aire secundario -J299- Motor bomba aire secundario -V101- |
| 4 | 30 | Relé bomba vacío -J57- Bomba vacío servofreno -V469- |
| 5 | – | No asignado |
| 6 | – | No asignado |
| 7 | 20 | Bobina de encendido 1 con etapa de salida -N70- Bobina de encendido 2 con etapa de salida -N127- Bobina de encendido 3 con etapa de salida -N291- Bobina de encendido 4 con etapa de salida -N292- Bobina de encendido 5 con etapa de salida -N323- Bobina de encendido 6 con salida etapa -N324- |
| 8 | 10 | Bomba de agua del circuito de baja temperatura -V468- |
| 9 | 30 | Unidad de control del motor -J623- |
| 10 | 10 | Relé bomba aire secundario -J299- Centralita ventilador radiador -J293- Bomba diagnóstico sistema carburante -V144- Relé bomba vacío -J57- Interruptor luz freno -F- |
| 11 | 10 | Transmisor de nivel y temperatura de aceite -G266- |
| 12 | 10 | Válvula de control del árbol de levas 2 -N208- Válvula de cambio del colector de admisión variable -N335- Válvula de control del árbol de levas 1 -N205- |
| 13 | 25 | Unidad de control de bomba de combustible -J538- |
| 14 | 15 | Válvula de entrada de aire secundario -N112- Válvula de entrada de aire secundario 2 -N320- Válvula de corte de refrigerante 1 para batería híbrida -N516- Válvula para control de presión de aceite -N428- Válvula reguladora de presión de combustible -N276- Electroválvula de filtro de carbón activo 1 -N80 – |
| 15 | 10 | Relé de alimentación de tensión borne 30 -J317- Unidad de control del motor -J623- |
| dieciséis | 10 | Bomba de agua para circuito de alta temperatura -V467- |
| 17 | 15 | Resistencia sonda lambda -Z19- Resistencia sonda lambda 2 -Z28- |
| 18 | 10 | Resistencia sonda lambda 1 tras catalizador -Z29- Resistencia sonda lambda 2 tras catalizador -Z30- |
Relé del compartimento del motor y caja de fusibles (motor de gasolina V6 de 3,0 l (CJTA, CYJA))
| No. |
A |
Función/componente |
| 1 | 40 | Relé motor arranque -J53- Relé motor arranque 2 -J695- Arranque -B- |
| 2 | – | No asignado |
| 3 | 40 | Relé bomba aire secundario -J299- Motor bomba aire secundario -V101- |
| 4 | – | No asignado |
| 5 | – | No asignado |
| 6 | – | No asignado |
| 7 | 20 | Bobina de encendido 1 con etapa de salida -N70- Bobina de encendido 2 con etapa de salida -N127- Bobina de encendido 3 con etapa de salida -N291- Bobina de encendido 4 con etapa de salida -N292- Bobina de encendido 5 con etapa de salida -N323- Bobina de encendido 6 con salida etapa -N324- |
| 8 | 10 | Bomba de circulación continua de líquido refrigerante -V51- |
| 9 | 30 | Unidad de control del motor -J623- |
| 10 | 10 | Relé bomba aire secundario -J299- Centralita ventilador radiador -J293- Relé bomba agua adicional -J496- Interruptor luz freno -F- |
| 11 | 7.5 | Transmisor de nivel y temperatura de aceite -G266- |
| 12 | 10 | Válvula de mando del árbol de levas 2 -N208- Válvula inversora del colector de admisión variable -N335- Válvula de mando del árbol de levas 1 -N205- Relé de bomba de agua adicional -J496- Relé de calor residual -J708- Bomba de circulación de agua -V50- |
| 13 | 25 | Unidad de control de bomba de combustible -J538- |
| 14 | 10 | Válvula de entrada de aire secundario -N112- Válvula de entrada de aire secundario 2 -N320- Válvula para control de presión de aceite -N428- Electroválvula de filtro de carbón activo 1 -N80- |
| 15 | 10 | Relé principal -J271- Unidad de control del motor -J623- |
| dieciséis | 10 | Válvula reguladora de presión de combustible -N276- |
| 17 | 15 | Resistencia sonda lambda -Z19- Resistencia sonda lambda 2 -Z28- |
| 18 | 10 | Resistencia sonda lambda 1 tras catalizador -Z29- Resistencia sonda lambda 2 tras catalizador -Z30- |
Relé del compartimento del motor y caja de fusibles (motor de gasolina V6 de 3,6 l (CGRA, CMTA))
| No. |
A |
Función/componente |
| 1 | 40 | Relé motor arranque -J53- Relé motor arranque 2 -J695- Arranque -B- |
| 2 | – | No asignado |
| 3 | – | No asignado |
| 4 | – | No asignado |
| 5 | – | No asignado |
| 6 | – | No asignado |
| 7 | 20 | Bobina de encendido 1 con etapa de salida -N70- Bobina de encendido 2 con etapa de salida -N127- Bobina de encendido 3 con etapa de salida -N291- Bobina de encendido 4 con etapa de salida -N292- Bobina de encendido 5 con etapa de salida -N323- Bobina de encendido 6 con salida etapa -N324- |
| 8 | 10 | Bomba de agua -VX20- |
| 9 | 30 | Unidad de control del motor -J623- |
| 10 | 10 | Medidor de masa de aire -G70- Transmisor de temperatura del aire de admisión -G42- Unidad de control del ventilador del radiador -J293- Interruptor de luz de freno -F- Bomba de diagnóstico del sistema de combustible -V144- 1 |
| 11 | 10 | Transmisor de nivel y temperatura de aceite -G266- Elemento calefactor para aireación del cárter -N79- |
| 12 | 10 | Electroválvula filtro carbón activado 1 -N80- Válvula de mariposa del colector de admisión -N316- Válvula inversora -N180- Válvula de regulación del líquido refrigerante -N515- |
| 13 | 25 | Unidad de control de bomba de combustible -J538- |
| 14 | 10 | Válvula reguladora de presión de combustible -N276- Válvula de control del árbol de levas 1 -N205- Válvula de control del árbol de levas de escape 1 -N318- |
| 15 | 10 | Relé principal -J271- |
| dieciséis | – | No asignado |
| 17 | 15 | Resistencia sonda lambda -Z19- Resistencia sonda lambda 2 -Z28- |
| 18 | 10 | Resistencia sonda lambda 1 tras catalizador -Z29- Resistencia sonda lambda 2 tras catalizador -Z30 |
| 1) Solo para mercados americanos | ||
Relé del compartimento del motor y caja de fusibles (4,2 l, motor diésel V8 (CGNA))
| No. |
A |
Función/componente |
| 1 | 40 | Relé de arranque 1 -J906- |
| 2 | – | No asignado |
| 3 | 40 | Relé bomba aire secundario -J299- |
| 4 | – | No asignado |
| 5 | – | No asignado |
| 6 | – | No asignado |
| 7 | 20 | Bobina de encendido 1 con etapa de salida -N70- Bobina de encendido 2 con etapa de salida -N127- Bobina de encendido 3 con etapa de salida -N291- Bobina de encendido 4 con etapa de salida -N292- Bobina de encendido 5 con etapa de salida -N323- Bobina de encendido 6 con salida -N324- Bobina de encendido 7 con etapa de salida -N325- Bobina de encendido 8 con etapa de salida -N326- |
| 8 | 10 | Válvula de control del árbol de levas 1 -N205- Válvula de control del árbol de levas 2 -N208- Válvula de control del árbol de levas de escape 1 -N318- Válvula de control del árbol de levas de escape 2 -N319- |
| 9 | 30 | Unidad de control del motor -J623- |
| 10 | 15 | Centralita ventilador radiador -J293- Relé bomba aire secundario -J299- Relé bomba agua adicional -J496- Interruptor luz freno -F- Termostato sistema refrigeración motor controlado por mapa -F265- Electroválvula filtro carbón activo 1 -N80- Válvula líquido refrigerante para cilindro cabeza -N489- |
| 11 | 5 | Transmisor de nivel y temperatura de aceite -G266- |
| 12 | 10 | Relé bomba agua adicional -J496- |
| 13 | 25 | Unidad de control de bomba de combustible -J538- |
| 14 | 10 | Válvula de admisión de aire secundario -N112- Válvula de conmutación del colector de admisión variable -N156- Válvula de mariposa del colector de admisión -N316- Válvula de admisión de aire secundario 2 -N320- Válvula para control de presión de aceite -N428- |
| 15 | 10 | Relé de alimentación de tensión del borne 30 -J317- Unidad de control del motor -J623- Relé de alimentación de corriente de los componentes del motor -J757- |
| dieciséis | 15 | Válvula dosificadora de combustible -N290- Válvula dosificadora de combustible 2 -N402- |
| 17 | 15 | Resistencia sonda lambda -Z19- Resistencia sonda lambda 2 -Z28- |
| 18 | 10 | Resistencia sonda lambda 1 tras catalizador -Z29- Resistencia sonda lambda 2 tras catalizador -Z30- |
ADVERTENCIA: Las asignaciones de terminales y arneses para conectores individuales variarán según el nivel de equipamiento del vehículo, el modelo y el mercado.
