Volkswagen Golf mk7 (2012 – 2018) – diagrama de caja de fusibles
Año de producción: 2012, 2013, 2014, 2015, 2016, 2017, 2018
Vista general del portafusibles
№ | Descripción |
---|---|
1 | Panel de fusibles C -SC- |
2 | Caja de fusibles B -SB- |
3 | Cuadro de fusibles A -SA- |
Asignación de fusibles panel de fusibles C -SC-
№ | Designación en el diagrama de cableado | A | Componente | Terminal |
---|---|---|---|---|
F1 | — | — | — | — |
F2 | — | — | — | — |
F3 | — | — | — | — |
F4 | Fusible 4 en el panel de fusibles C -SC4- | 10 | Módulo de control del sistema eléctrico del vehículo -J519-, Sistema de alarma antirrobo |
30 |
F5 | Fusible 5 en el panel de fusibles C -SC5- | 5 | Bus de datos a bordo interfaz de diagnóstico -J533- | 30 |
F6 | Fusible 6 en el panel de fusibles C -SC6- | 5 | Sensor sistema alarma antirrobo -G578- | 30 |
F7 | Fusible 7 en el panel de fusibles C -SC7- | 10 | Mando de calefacción y aire acondicionado -EX21- Módulo de control de calefacción -J65- Centralita climatronic -J255- Módulo de control de aire acondicionado -J301- Palanca selectora -E313- Receptor de radiofrecuencia de la calefacción auxiliar del motor -R149- Relé desempañador de luneta trasera -J9 – |
30 |
F8 | Fusible 8 en el panel de fusibles C -SC8- | 10 | Conmutador giratorio de luces -EX1- 30 Pulsador de freno de estacionamiento electromecánico -E538- Sensor de reconocimiento de humedad, lluvia y luz -G823- Conexión de diagnosis -U31- |
30 |
F9 | — | — | — | — |
F10 | Fusible 10 en el panel de fusibles C -SC10- | 10 | Cabezal de control de pantalla de información delantera -J685- | 30 |
F11 | Fusible 11 en el panel de fusibles B -SB11- | 15 | Módulo de control de tracción total -J492- | 30 |
F12 | Fusible 12 en el panel de fusibles C -SC12- | 20 | Módulo de control de electrónica de información 1 -J794- | 30 |
F13 | Fusible 13 en el panel de fusibles C -SC13- | 15 | Módulo de control electrónico de amortiguación -J250- | 30 |
F14 | Fusible 14 en el panel de fusibles C -SC14- | 30 | Módulo de control del ventilador de aire fresco -J126- | 30 |
F15 | Fusible 15 en el panel de fusibles C -SC15- | 10 | Módulo de control electrónico de bloqueo de la columna de dirección -J764- |
30 |
F 16 | Fusible 16 en el panel de fusibles C -SC16- | 7,5 | Amplificador de señal de 2 vías de comunicación móvil -J984- Amplificador de antena 3 -R112- Convertidor de voltaje para módulo de carga USB -A5- |
30 |
F17 | Fusible 17 en el panel de fusibles C -SC17- | 5 | Módulo de control del cuadro de instrumentos -J285- Cuadro de instrumentos -KX2- |
30 |
F18 | Fusible 18 en el panel de fusibles C -SC18- | 7,5 | Cámara de visión trasera -R189- Interruptor de desbloqueo del portón trasero -E165- |
30 |
F19 | Fusible 19 en el panel de fusibles C -SC19- | 7,5 | Interfaz del sistema de acceso/arranque -J965- | 30 |
F20 | — | — | — | — |
F21 | — | — | — | — |
F22 | — | — | — | — |
F23 | Fusible 23 en el panel de fusibles C -SC23- | 40 | Módulo de control de la instalación eléctrica del vehículo -J519- Faro delantero derecho -MX2- |
30 |
F24 | Fusible 24 en el panel de fusibles C -SC24- | 30 | Módulo de control de techo solar eléctrico -J245- | 30 |
F25 | Fusible 25 en el panel de fusibles C -SC25- | 30 | Módulo de control de la puerta del conductor -J386- 1) Motor del elevalunas trasero izquierdo -V26- 1) Módulo de control de la puerta del pasajero delantero -J387- 2) Motor del elevalunas trasero derecho -V27- 2) |
30 |
F26 | Fusible 26 en el panel de fusibles C -SC26- | 20 | Módulo de control de la instalación eléctrica del vehículo -J519- Asiento delantero calefactable |
30 |
F27 | Fusible 27 en el panel de fusibles C -SC27- | 30 | Módulo de control del sistema de sonido digital -J525- | 30 |
F28 | Fusible 28 en el panel de fusibles C -SC28- | 20 | Módulo de control de reconocimiento de remolque -J345- | 30 |
F29 | — | — | — | — |
F30 | Fusible 30 en el panel de fusibles C -SC30- | 25 | Modulo mando tensor cinturon de seguridad delantero izquierdo -J854- | 30 |
F31 | Fusible 31 en el panel de fusibles C -SC31- | 40 | Módulo de control de la instalación eléctrica del vehículo -J519- Faro delantero izquierdo -MX1- |
30 |
F32 | Fusible 32 en el panel de fusibles C -SC32- | 7,5 | Cámara frontal de los sistemas de asistencia al conductor -R242- Módulo de control de regulación de distancia -J428- Módulo de control de ayuda al estacionamiento -J446- Módulo de control de asistencia al estacionamiento en paralelo – J791- |
15 |
F33 | Fusible 33 en el panel de fusibles C -SC33- | 5 | Modulo control airbag -J234- | 15 |
Testigo airbag pasajero delantero -desactivado- -K145- |
||||
F34 | Fusible 34 en el panel de fusibles C -SC34- | 7,5 | Interruptor giratorio de luces -EX1- Espejo retrovisor interior -EX5- Botón de visualización de control de presión de neumáticos -E492- Relé de enchufe -J807- Interruptor de luz de marcha atrás -F4- Sensor de presión del circuito frigorífico -G805- Sensor de calidad del aire -G238- Aparcamiento electromecánico botón de freno – E538- |
15 |
F15 | Fusible 35 en el panel de fusibles C -SC35- | 10 | Conexión de diagnosis -U31- Mando del alcance luminoso y regulador de la iluminación de los instrumentos -EX14- Retrovisor interior antideslumbramiento automático -Y7 – Módulo de mando de la luz de giro y del alcance luminoso -J745- Motor de regulación del alcance luminoso izquierdo -V48- Motor de regulación del alcance luminoso derecho -V49- |
15 |
F36 | Fusible 36 en el panel de fusibles C -SC36- | 10 | Módulo mando luz diurna derecha y luz de estacionamiento -J861- |
15 |
F37 | Fusible 37 en el panel de fusibles C -SC37- | 10 | Modulo mando luz diurna izquierda y luz de estacionamiento -J860- |
15 |
F38 | Fusible 38 en el panel de fusibles C -SC38- | 20 | Módulo de control de reconocimiento de remolque -J345- | 30 |
F39 | Fusible 39 en el panel de fusibles C -SC39- | 30 | Módulo de control de la puerta del pasajero delantero -J387- Motor del elevalunas trasero derecho -V27- 1) Módulo de control de la puerta del conductor -J386- 2) Motor del elevalunas trasero izquierdo -V26- 2) |
30 |
F40 | Fusible 40 en el panel de fusibles C -SC40- | 20 | Encendedor -U1-3) Toma de 12 V -U5- Toma de 12 V 2 -U18- Toma de 12 V 3 -U19- |
15/30 4) |
F41 | Fusible 41 en el panel de fusibles C -SC41- | 10 | Módulo de control de la electrónica de la columna de dirección -J527- | 30 |
F42 | Fusible 42 en el panel de fusibles C -SC42- | 40 | Módulo de control del sistema eléctrico del vehículo -J519- Sistema de cierre centralizado |
30 |
F43 | Fusible 43 en el panel de fusibles C -SC43- | 30 | Módulo de control del sistema eléctrico del vehículo -J519- | 30 |
F44 | Fusible 44 en el panel de fusibles C -SC44- | 15 | Módulo de control de reconocimiento de remolque -J345- | 30 |
F45 | Fusible 45 en el panel de fusibles C -SC45- | 15 | Interruptor de reglaje del soporte lumbar del asiento del conductor -E176- Cabezal de mando de reglaje del asiento del conductor -E470- Cabezal de mando de reglaje del asiento del acompañante -E471- Interruptor de reglaje del soporte lumbar del asiento del acompañante -E177- |
30 |
F46 | — | — | — | — |
F47 | Fusible 47 en el panel de fusibles C -SC47- | 15 | Motor limpialuneta trasero -V12- | 15 |
F48 | — | — | — | — |
F49 | Fusible 49 en el panel de fusibles C -SC49- | 5 | Sensor de posición del pedal del embrague -G162- Relé de arranque 1 -J906- Relé de arranque 2 -J907- |
15 |
F50 | — | — | — | — |
F51 | Fusible 51 en el panel de fusibles C -SC51- | 25 | Modulo mando tensor cinturon de seguridad delantero derecho -J855- | 15 |
F52 | — | — | — | — |
F53 | — | — | — | — |
1) Solo para vehículos con volante a la izquierda 2) Solo para vehículos con volante a la derecha 3) Paquete para fumadores 4) En función del equipamiento |

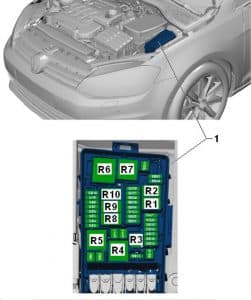

Ubicación de componentes panel de fusibles B -SB-

№ | Designación en el diagrama de cableado | A | Componente | Terminal |
F1 | Fusible 1 en el panel de fusibles B -SB1- | 40 | Módulo mando ABS -J104- | 30 |
F2 | Fusible 2 en el panel de fusibles B -SB2- | 40 | Modulo ABS -J104- Bomba hidraulica ABS -V64- |
30 |
F3 | Fusible 3 en el panel de fusibles B -SB3- | 15 1) | Módulo control motor -J623- | 87 |
30 2) | ||||
F4 | Fusible 4 en el panel de fusibles B -SB4- | 5 2) | Sensor térmico del nivel de aceite -G266- 87 Módulo de control del ventilador del refrigerante -J293- Válvula reguladora de purga del canister EVAP 1 -N80- 1) Válvula de ajuste del árbol de levas 1 -N205-(1 Válvula de ajuste del árbol de levas de escape 1 -N318- 1) Válvula de regulación de presión de aceite – N428- 1) Relé de salida de calor alto -J360-2) Válvula de conmutación del enfriador de EGR -N345- 2) Relé de salida de calor bajo -J359- 2) Válvula reguladora de derivación de la compuerta de descarga -N75- 2) Regulador del árbol de levas de admisión del cilindro 2 -N583- 1) Regulador del árbol de levas de escape del cilindro 2 -N587- 1) Regulador del árbol de levas de admisión del cilindro 3 -N591- 1) Regulador del árbol de levas de escape del cilindro 3 -N595- 1) Sensor de concentración de etanol -G708- 1) |
87 |
10 1) | ||||
F5 | Fusible 5 en el panel de fusibles B -SB5- | 10 2) | Válvula reguladora de presión de combustible -N276- Válvula dosificadora de combustible -N290- |
87 |
F6 | Fusible 6 en el panel de fusibles B -SB6- | 5 | Interruptor luz de freno -F- | 87 |
F7 | Fusible 7 en el panel de fusibles B -SB7- | 7,5 1) | Válvula reguladora de presión de combustible -N276-1) Bomba de refrigeración de aire de admisión -V188-1) Válvula de regulación de presión de aceite -N428-2) Válvula solenoide del circuito de refrigeración -N492-2) Bomba de refrigeración de aire de admisión -V188-2) Bomba de apoyo de calefacción -V488 – 2) |
87 |
10 2) | ||||
F8 | Fusible 8 en el panel de fusibles B -SB8- | 10 1) | Resistencia sonda de oxígeno -Z19- Sonda de oxígeno 1 antes del catalizador -GX10- Resistencia sonda de oxígeno 1 después del catalizador -Z29- Sonda de oxígeno 1 después del catalizador -GX7- Sensor másico de caudal de aire -G70- |
87 |
F9 | Fusible 9 en el panel de fusibles B -SB9- | 5 2) | Bobina de encendido 1 con etapa final de potencia -N70- 1) Bobina de encendido 2 con etapa final de potencia -N127-1) Bobina de encendido 3 con etapa final de potencia -N291- 1) Bobina de encendido 4 con etapa final de potencia -N292-1) Encendido automático módulo de control de tiempo -J179- 2) Elemento calefactor de evaporación anticipada de combustible -N51- 2) |
87 |
20 1) | ||||
F10 | Fusible 10 en el panel de fusibles B -SB10- | 15 1) | Modulo mando bomba gasolina -J538- | 87 |
20 2) | ||||
F11 | Fusible 11 en el panel de fusibles B -SB11- | 40 | Elemento calefactor auxiliar -Z35- | 87 |
F11 | Fusible 11 en el panel de fusibles B -SB11- | 40 | Elemento calefactor auxiliar -Z35- | 87 |
F12 | Fusible 12 en el panel de fusibles B -SB12- | 40 | Elemento calefactor auxiliar -Z35- | 87 |
F13 | Fusible 13 en el panel de fusibles B -SB13- | 30 | Transmisión DSG Mecatrónica -J743- | 30 |
F14 | — | — | — | — |
F15 | Fusible 15 en el panel de fusibles B -SB15- | 15 | Relé bocina -J413- | 30 |
F 16 | — | — | — | — |
F17 | Fusible 17 en el panel de fusibles B -SB17- | 7,5 | Relé de alimentación del módulo de control del motor Motronic -J271- 1) Relé de alimentación del terminal 30 -J317-2) Módulo de control del motor -J623- Módulo de control del ABS -J104- |
30 |
F18 | Fusible 18 en el panel de fusibles B -SB18- | 5 | Módulo de control de monitoreo de batería -J367- Bus de datos a bordo interfaz de diagnóstico -J533- 3) |
30 |
F19 | Fusible 19 en el panel de fusibles B -SB19- | 30 | Módulo mando motor limpiaparabrisas -J400- | 30 |
F20 | Fusible 20 en el panel de fusibles B -SB20- | 20 | Bocina sistema alarma antirrobo -H8- | 30 |
F21 | — | — | — | — |
F22 | Fusible 22 en el panel de fusibles B -SB22- | 5 | Módulo control motor -J623- | 50 |
F23 | Fusible 23 en el panel de fusibles B -SB23- | 30 | Motor de arranque -B- | 50 |
F24 | Fusible 24 en el panel de fusibles B -SB24- | 40 | Elemento calefactor auxiliar -Z35- | 87 |
F25 | — | — | — | — |
F26 | — | — | — | — |
F27 | — | — | — | — |
F28 | — | — | — | — |
F29 | — | — | — | — |
F30 | — | — | — | — |
F31 | — | — | — | — |
F32 | — | — | — | — |
F33 | — | — | — | — |
F34 | — | — | — | — |
F35 | — | — | — | — |
F36 | — | — | — | — |
F37 | Fusible 37 en el panel de fusibles B -SB37- | 20 | Módulo de control de calefacción auxiliar -J364- | 30 |
F38 | — | — | — | — |
1) Solo para vehículos con motor de gasolina 2) Solo para vehículos con motor diésel 3) Solo para vehículos sin Stop/Start |

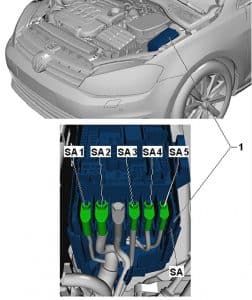

Ubicación de componentes panel de fusibles A -SA-
№ | Designación en el diagrama de cableado | A | Componente | Terminal |
---|---|---|---|---|
j | Fusible 1 en el panel de fusibles A -SA1- | 100 | Fusibles Alimentación: -SC4- …-SC14- -SC30- -SC31- -SC38- -SC39- -SC41- -SC42- -SC53- Disyuntor de ajuste del asiento eléctrico del pasajero delantero 1 -S46- Relé de alimentación del terminal 15 -J329- |
30 |
G1 | Fusible 2 en el panel de fusibles A -SA2- | 100 1) | Generador -C- | 30 |
200 2) | ||||
250 3) | ||||
E1 | Fusible 3 en el panel de fusibles A -SA3- | 80 | Módulo de control de dirección asistida -J500- | 30 |
K1 | Fusible 4 en el panel de fusibles A -SA4- | 80 | Fusibles Alimentación: -SC15- …-SC20- -SC23- …-SC28- -SB43- …-SB45- |
30 |
L1 | Fusible 5 en el panel de fusibles A -SA5- | 80 | Ventilador refrigerante -VX57- | 30 |
1) Solo para vehículos con generador de 90 A 2) Solo para vehículos con generador de 140 A 3) Solo para vehículos con generador de 180 A |
ADVERTENCIA: Las asignaciones de terminales y arneses para conectores individuales variarán según el nivel de equipamiento del vehículo, el modelo y el mercado.
