Volkswagen Golf mk3 (1991 – 1997) – diagrama de la caja de fusibles
Año de producción: 19991, 1992, 1993, 1994, 1995, 1996, 1997

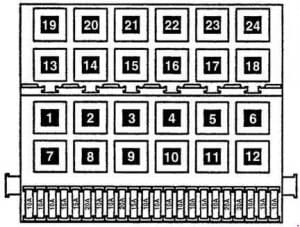

Disposición de fusibles (de izquierda a derecha)
| № |
A |
Circuitos protegidos |
| 1 | 10 | Faro, luz de cruce, izquierda |
| 2 | 10 | Faro, luz de cruce, derecha |
| 3 | 10 | Iluminación de instrumentos y matrículas |
| 4 | 15 | Limpiaparabrisas y lavaparabrisas trasero, techo corredizo/elevable |
| 5 | 15 | Limpiaparabrisas, lavaparabrisas y lavaparabrisas trasero, surtidores eléctricos de lavaparabrisas calefactables |
| 6 | 20 | Soplador de aire fresco, aire acondicionado |
| 6 | 30 | Soplador, acondicionador de aire |
| 7 | 10 | Luces traseras derecha |
| 8 | 10 | Luces traseras, izquierda |
| 9 | 15 | Desempañante de la ventana trasera |
| 9 | 20 | Calefacción de luneta trasera, calefacción de espejos |
| 10 | 15 | Faros antiniebla, luz antiniebla trasera |
| 11 | 10 | Faro, luz alta, izquierda. luz de advertencia de la luz de carretera |
| 12 | 10 | Faro, luz alta, derecha |
| 13 | 10 | Bocina, ventilador de radiador (sin marcha) |
| 14 | 10 | Peleas de respaldo |
| 14 | 15 | Luces de marcha atrás, retrovisores exteriores eléctricos, calefacción de asientos, elec. ventanas, aire acondicionado, sistema de control de crucero |
| 15 | 10 | Electrónica del motor, bomba de circulación de refrigerante, (motor de seis cilindros) |
| dieciséis | 15 | Luces de advertencia, luz de la guantera, luz de la caja de almacenamiento del casete, techo corredizo eléctrico, luz de mapa/lectura delantera |
| 17 | 10 | Luces intermitentes de emergencia |
| 18 | 20 | Bomba de combustible (FP), módulo de control del sensor de oxígeno calentado (H02S) |
| 19 | 30 | Ventilador de refrigerante, relé A/С |
| 20 | 10 | Luces de freno, sistema de control de crucero (contactos de activación en los pedales de freno y embrague) |
| 21 | 15 | Luces interiores y del maletero, reloj, encendedor, cierre centralizado, intermitente multifunción |
| 22 | 10 | Luchador de cigarrillos, radio, maletero. |
Fusibles adicionales (en soportes separados, encima de los relés)
| № |
A |
Circuitos protegidos |
| 1 | 30 | Fusible para relé motor ABS |
| 2 | 30 | Fusible para relé principal ABS |
| 3 | 10 | Fusible para aire acondicionado normal |
| 4 | 30 | Fusible para soplador de aire fresco en Climatronic |
| 5 | 5 | Fusible para Climatronic |
| 6 | 20 | Fusible automatico para elevalunas electricos |
| 7 | 15 | Remolque permanente + |
Fusibles adicionales (en el compartimiento del motor en el mamparo sobre el servofreno)
| № |
A |
Circuitos protegidos |
| 1 | 50 | Bujías incandescentes diésel |
ADVERTENCIA: Las asignaciones de terminales y arneses para conectores individuales variarán según el nivel de equipamiento del vehículo, el modelo y el mercado.
