Volvo 760 (1987) – diagrama de caja de fusibles
Año de producción: 1987

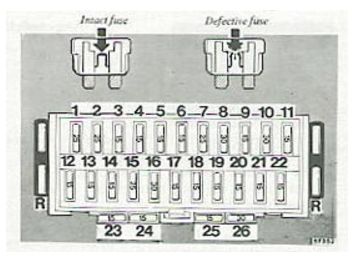

Caja de fusibles en el tablero de instrumentos
Los fusibles (y relés) están ubicados en la unidad eléctrica central detrás del cenicero en la consola central.
panel de instrumentos
| Posición | Función | Clasificación de amperios [A] |
| 1 | Bomba de combustible, sistema de inyección de combustible | 25 |
| 2 | Cierre centralizado, intermitentes de advertencia de peligro, ABS, intermitentes de faros | 25 |
| 3 | Faros antiniebla | 15 |
| 4 | Luces de freno, luz indicadora de cambio, luz de maletero, antena, advertencia de puerta | 15 |
| 5 | Luz de la guantera, reloj, radio, luz del compartimiento del motor, luz interior, luz del maletero, antena, advertencia de puerta abierta, antena eléctrica, luz del espejo de maquillaje | 15 |
| 6 | Asientos delanteros con calefacción | 30 |
| 7 | ventilador de refrigeración eléctrico | 25 |
| 8 | Ventanas eléctricas | 30 |
| 9 | Luz de advertencia, cinturón de seguridad, señales de giro, aire acondicionado, asientos delanteros con calefacción, ventilador de refrigeración eléctrico, ventanas eléctricas | 15 |
| 10 | Luneta trasera térmica, espejos térmicos, techo corredizo eléctrico | 30 |
| 11 | Bomba de depósito, sonda lambda calentada | 15 |
| 12 | Luces de marcha atrás, control de crucero, ABS, sobremarcha (transmisión manual), desembrague de la 4ª marcha en transmisión automática AW 71 | 15 |
| 13 | (Repuesto) | 15 |
| 14 | Espejos retrovisores eléctricos, encendedor de cigarrillos, radio, limpiaparabrisas trasero (vagón) | 15 |
| 15 | Claxon, lavaparabrisas/limpiaparabrisas | 25 |
| dieciséis | Soplador de calefacción, aire acondicionado | 30 |
| 17 | Luz de carretera izquierda) | 15 |
| 18 | Luz alta (derecha), luces adicionales | 15 |
| 19 | Luz de cruce (izquierda) | 15 |
| 20 | Luz baja derecha) | 15 |
| 21 | luces de estacionamiento izq. (delanteras y traseras), luz de matrícula, iluminación para: cenicero, calefactor, panel de control, interruptor luneta trasera térmica | 15 |
| 22 | Luz del cinturón de seguridad, luces de posición derechas (delanteras y traseras), compartimento portaobjetos detrás del freno de mano, faros antiniebla | 15 |
| 23 | (Repuesto) | 15 |
| 24 | Zócalo de diagnóstico | — |
| 25 | Luces antiniebla traseras | 15 |
| 26 | (Repuesto) | 30 |
| R | Fusibles de repuesto | — |
ADVERTENCIA: Las asignaciones de terminales y arneses para conectores individuales variarán según el nivel de equipamiento del vehículo, el modelo y el mercado.
